Цвета и прозрачность в OpenSCAD – команда color()

В OpenSCAD цвета можно задавать с помощью функции color(). Эта функция принимает четыре аргумента: красный (R), зеленый (G), синий (B) и альфа-канал (A) компоненты цвета. Значения компонент задаются в диапазоне от 0 до 1.

// параметры в скобках, указывают цвет в модели RGB
// Последний параметр регулирует прозрачность цвета
color([0, 0, 1], 1)  cube(20);

Задание цвета в OpenSCAD

Цвета в OpenSCAD задать несколькими способами.

Первый способ – модель RGB

Задача цвета путем модели RGB. Вот некоторые примеры цветов в OpenSCAD:

1. Черный цвет: color([0, 0, 0]).
2. Белый цвет: color([1, 1, 1]).
3. Красный цвет: color([1, 0, 0]).
4. Зеленый цвет: color([0, 1, 0]).
5. Синий цвет: color([0, 0, 1]).
6. Желтый цвет: color([1, 1, 0]).
7. Фиолетовый цвет: color([1, 0, 1]).
8. Голубой цвет: color([0, 1, 1]).

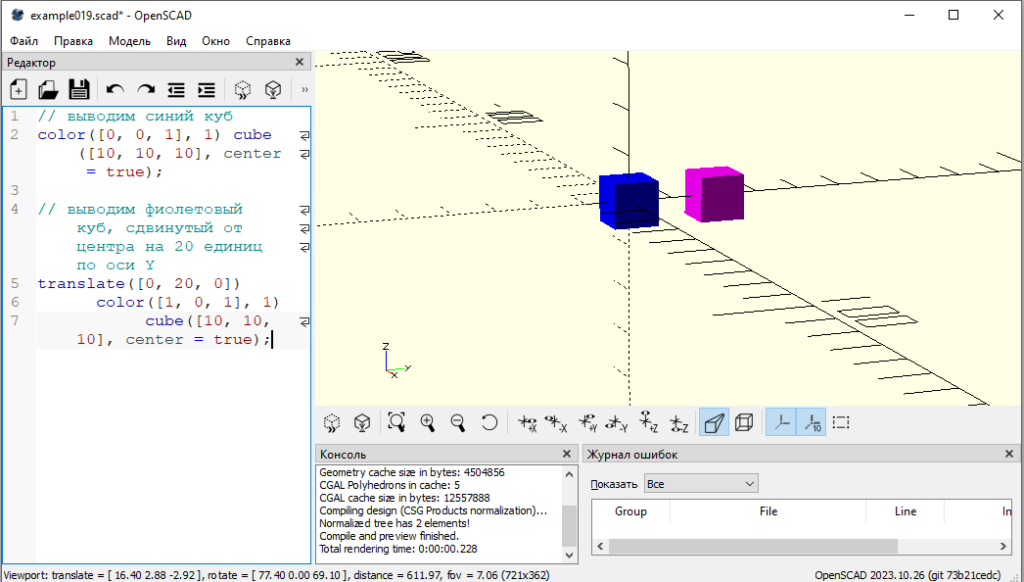

В этом примере создаются два куба, один красного синего, а другой – желтого.

// выводим синий куб
color([0, 0, 1], 1) cube([10, 10, 10], center = true);

// выводим фиолетовый куб, сдвинутый от центра на 20 единиц по оси Y
translate([0, 20, 0])
      color([1, 0, 1], 1)
           cube([10, 10, 10], center = true);

Второй способ задания цвета – через HEX-значение

Цвета можно задавать и используя HEX-значения. Данная возможность стала доступной после активного развития WEB, где распространена именно такая кодировка цветов:

//Второй способ задания цвета ("#ff0000" - красный)
color("#ff0000", 1) cubе(20);

Третий способ задания цвета – через название цвета

Цвет в OpenSCAD можно задать, называя цвета согласно общепризнанным названиям. Для этого используют альтернативный вариант команды color():

color("blue", 1) cubе(20);

В этом случае название цвета пишется на английском в двойных кавычках. Названия цветов можно узнать из таблицы ниже:

Lavender Thistle Plum Violet Orchid Fuchsia Magenta MediumOrchid MediumPurple BlueViolet DarkViolet DarkOrchid DarkMagenta Purple Indigo DarkSlateBlue SlateBlue MediumSlateBlue Pink LightPink HotPink DeepPink MediumVioletRed PaleVioletRed	Aqua Cyan LightCyan PaleTurquoise Aquamarine Turquoise MediumTurquoise DarkTurquoise CadetBlue SteelBlue LightSteelBlue PowderBlue LightBlue SkyBlue LightSkyBlue DeepSkyBlue DodgerBlue CornflowerBlue RoyalBlue Blue MediumBlue DarkBlue Navy MidnightBlue	GreenYellow Chartreuse LawnGreen Lime LimeGreen PaleGreen LightGreen MediumSpringGreen SpringGreen MediumSeaGreen SeaGreen ForestGreen Green DarkGreen YellowGreen OliveDrab Olive DarkOliveGreen MediumAquamarine DarkSeaGreen LightSeaGreen DarkCyan Teal
Cornsilk BlanchedAlmond Bisque NavajoWhite Wheat BurlyWood Tan RosyBrown SandyBrown Peru Chocolate SaddleBrown Sienna Brown Maroon IndianRed LightCoral Salmon DarkSalmon LightSalmon Coral Tomato	LightYellow LemonChiffon LightGoldenrodYellow AntiqueWhite Linen LavenderBlush MistyRose PapayaWhip Moccasin PeachPuff PaleGoldenrod Khaki DarkKhaki DarkGoldenrod Goldenrod Gold Yellow DarkOrange Orange OrangeRed Red Crimson FireBrick DarkRed	White Snow Honeydew MintCream Azure AliceBlue GhostWhite WhiteSmoke Seashell Beige OldLace FloralWhite Ivory Gainsboro LightGrey Silver DarkGray Gray DimGray LightSlateGray SlateGray DarkSlateGray Black

Прозрачность объектов

Прозрачность объектов задается вторым параметром функции color(), отвечающим за альфа-канал, и задается в десятых и сотых от единицы ( обратите внимание, что необходимо использовать точку для указания сотых и десятых):

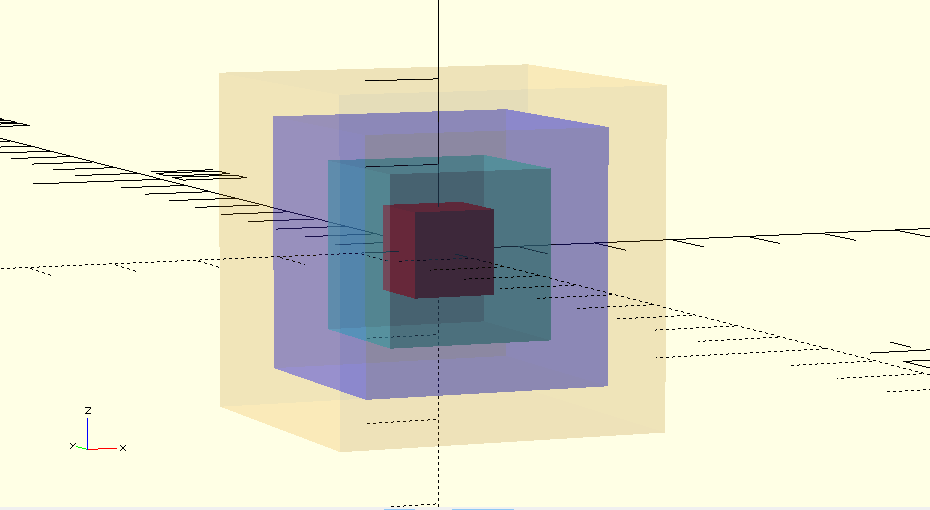

// Пример кубиков с разной степенью прозрачности
// Красный непрозрачный кубик
color([1, 0, 0], 1)  cube([10, 10, 10], center = true);

// На половину прозрачный зеленый
color("MediumTurquoise", 0.5)  cube([20, 20, 20], center = true);

// На 75% прозрачный синий
color("Blue", 0.25)  cube([30, 30, 30], center = true);

// На 90% прозрачный оранжевый
color("Orange", 0.1)  cube([40, 40, 40], center = true);

Используйте эти примеры, чтобы создавать интересные модели с разными цветами в OpenSCAD.
