OpenSCAD – это мощный инструмент для трехмерного моделирования и проектирования. Он использует язык программирования, основанный на скриптах, для создания трехмерных моделей с помощью простых математических операций. В этой статье мы рассмотрим основные принципы работы с OpenSCAD и познакомимся с его базовыми возможностями.
1. Основные концепции OpenSCAD
В мире 3D-моделирования существует множество программ, которые позволяют создавать сложные и реалистичные модели. Однако, если вам нужно быстро создать простую форму или прототип, то иногда использование сложных инструментов может быть нецелесообразным. И вот в таких случаях приходит на помощь OpenSCAD – инструмент для создания моделей с использованием лишь базовых геометрических фигур, таких как куб, сфера, цилиндр и другие.
OpenSCAD – это своеобразный язык программирования для 3D-моделирования. С его помощью вы можете создавать модели, задавая параметры базовых фигур и применяя к ним операции объединения, вычитания и пересечения. Благодаря простоте и эффективности этого инструмента, вы можете быстро создавать модели без необходимости изучения сложных интерфейсов других программ.
Перед тем как начать работу с OpenSCAD, важно понять некоторые основные концепции, лежащие в его основе.
- Язык программирования: OpenSCAD использует язык программирования, основанный на скриптах, что позволяет создавать модели с помощью кода. Это отличается от традиционного трехмерного моделирования, где используются интуитивные интерфейсы.
- Целостный подход: OpenSCAD работает по принципу целостного подхода. Вместо того чтобы моделировать объекты путем непосредственного редактирования их геометрии, вы создаете их путем комбинирования примитивов и применения операций к ним.
- Примитивы и операции: OpenSCAD предоставляет набор примитивов, таких как кубы, сферы и цилиндры, которые можно комбинировать и преобразовывать с помощью различных операций, таких как объединение, пересечение и вычитание.
2. Установка и запуск
Перед тем как начать работу, необходимо установить OpenSCAD на ваш компьютер. Он доступен для различных операционных систем и может быть загружен с официального сайта OpenSCAD.
После установки вы можете запустить OpenSCAD и увидеть его основной интерфейс. Он состоит из текстового редактора в левом окне и окна просмотра моделей справа вверху. Вы можете использовать текстовый редактор для написания скриптов, а просмотрщик моделей для просмотра результатов вашего кода.
Также в нижней части справа по умолчанию отображаются: консоль, где можно увидеть ошибки компиляции, и лог ошибок.
3. Создание простой модели в OpenSCAD
После установки и запуска OpenSCAD мы можем приступить к созданию простой модели.
Создание куба и прямоугольника
Вот пример кода, который создает простой куб:

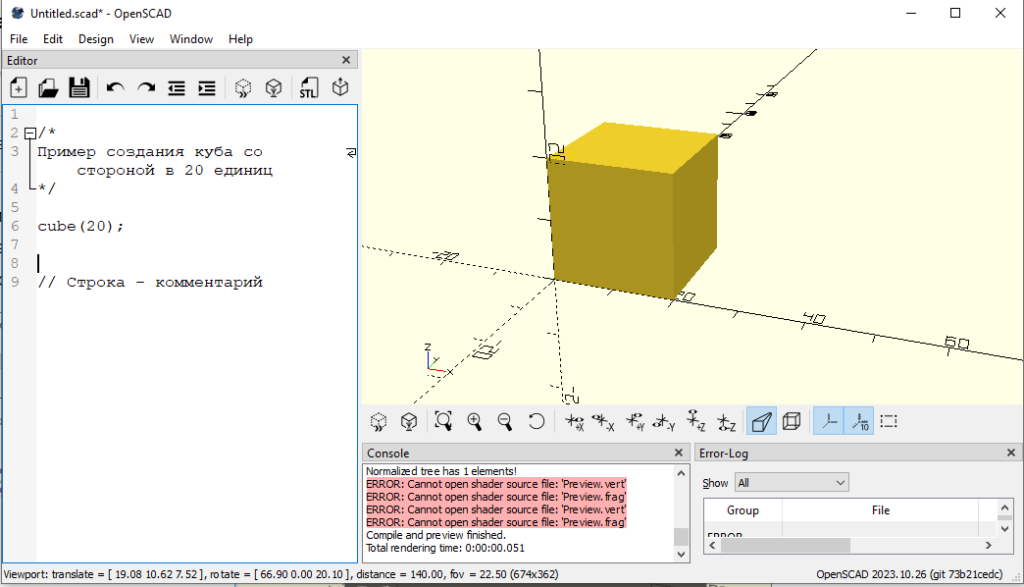

cube(size = 20);В этом примере мы используем функцию cube(), чтобы создать куб со стороной 20 единиц (по умолчанию 1 единица = 1см). После компиляции кода, Вы увидите результат в просмотрщике моделей:
Этот код идентичен следующему, где в квадратных скобках мы последовательно указываем ширину, длину, высоту:
cube([20,20,20]);
Вообще, редактор предлагает варианты синтаксиса инструкций, поэтому можно легко разобраться, какие параметры может получать функция.
В OpenSCAD у команды cube(), есть еще параметр “сenter”, который центрирует фигуру по центру оси координат:

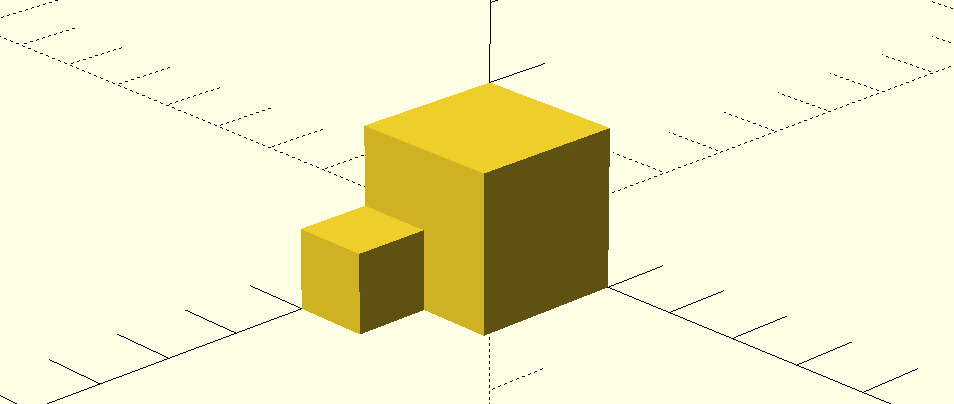

cube([10, 20, 5], center = true);Данный код выведет прямоугольник размерами 10 на 20 на 5 единиц и отцентрирует его относительно оси координат:

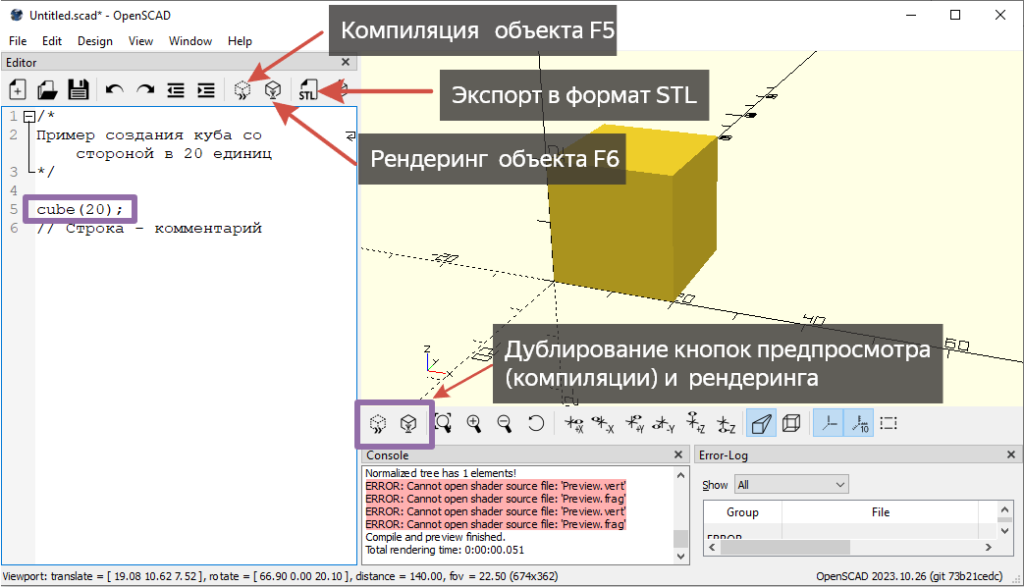

Важно отметить, что для полноценного просмотра модели, необходимо провести сначала компиляцию модели (предпросмотр – на клавиатуре F5), а затем рендеринг (на клавиатуре F6). Первым действием мы собираем модель в единое целое и проверяем код на наличие ошибок, а вторым проводим операции объединения, вычитания и пересечения, таким образом подготавливая ее к экспорту.
Создание комментариев
В любом коде всегда рано или позно возникает необходимость создания собственных комментариев, OpenSCAD не лишен данной возможности. Для комментариев предусмотрена два способа объявления:
// Однострочный комментарий
/* - начало многострочного комментария
ценные указания ....
окончание многострочного комментария - */Как и в большинстве языков однострочный комментарий объявляется двойной косой “//”, многострочные комментарии объявляются последовательностью “/*” , а закрываются последовательностью “*/”. Это позволяет исключить большие куски кода при отладке, или сделать полноценную инструкцию в теле кода.
4. Комбинирование примитивов и применение операций
OpenSCAD позволяет комбинировать примитивы и применять операции к ним, чтобы создать более сложные модели. Для объединения моделей, следует использовать оператор Union().

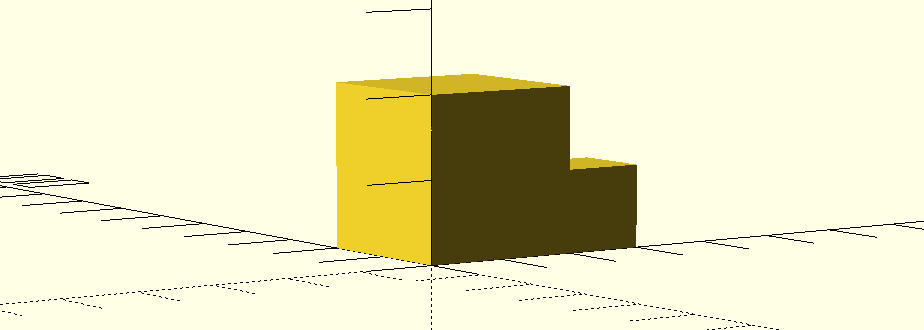

Например, вот как можно создать модель, состоящую из двух кубов, объединенных вместе:
union() {
translate([0, 0, 0]) cube(20);
translate([20, 0, 0]) cube(10);
}
В этом примере мы используем оператор union, чтобы объединить два куба, созданных при помощи функции cube(). С помощью функции translate мы перемещаем каждую сферу в нужное положение.
Заключение
OpenSCAD – это мощный инструмент для трехмерного моделирования, который позволяет создавать модели с помощью программирования. В этой статье мы рассмотрели некоторые основные концепции работы с OpenSCAD и познакомились с его базовыми возможностями. Теперь вы можете начать исследовать его дальше и использовать его для создания своих собственных трехмерных моделей.
