В OpenSCAD функция Cube используется для создания кубических объектов и прямоугольных параллелепипедов. Синтаксис функции Cube выглядит следующим образом:
x = 10;
y = 15;
z = 20;
cube([x, y, z]); //cube([ширина, длина, высота]);
где х- это ширина, Y -это длина и Z – это высота – это размеры создаваемого куба или параллелепипеда.
Как уже было сказано, команда Cube в OpenSCAD позволяет создавать различные кубические объекты и прямоугольные параллелепипеды. Эта функция является важной частью создания 3D-моделей в OpenSCAD и ее можно использовать для моделирования различных объектов, начиная от простых геометрических фигур до более сложных структур.

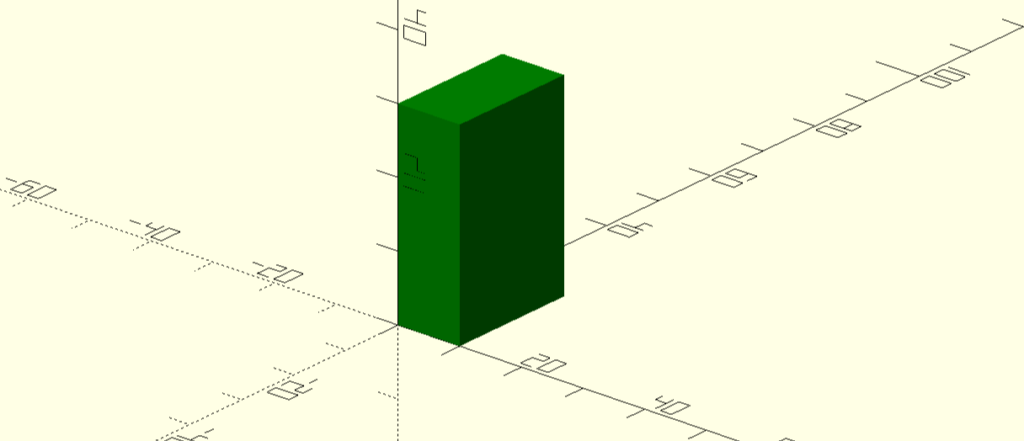

Пример использования функции Cube:
cube([10, 20, 30]);
Этот пример создаст куб размером 10х20х30 единиц:
Для создания собственных 3D-моделей с применением функции Cube в OpenSCAD, можно начать с определения размеров и формы объекта. Затем, используя соответствующие параметры, можно создать необходимый кубический объект или параллелепипед. Кроме того, можно добавить различные операции, такие как объединение, вычитание или пересечение, чтобы модифицировать созданный объект.

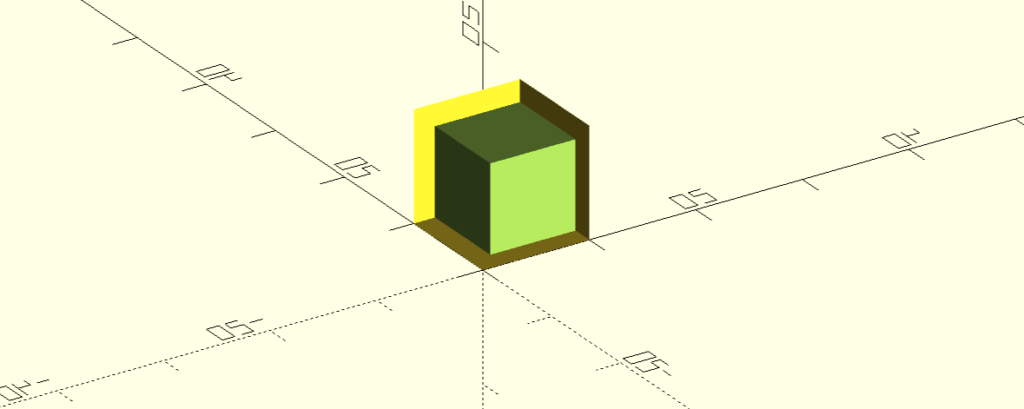

Функция Cube может создавать объекты, которые можно вычесть из других фигур, что приведет к созданию вырезов. Пример, такого код:
difference() {
cube([10, 10, 10]);
translate([2, 2, -1])
cube([9, 9, 9]);
}
создаст куб размером 10х10х10 единиц с вырезом внутри:
Таким образом, функция Cube в OpenSCAD предоставляет возможность создавать кубические объекты и прямоугольные параллелепипеды, при вычитании и сложении их с другими фигурами, можно создавать более сложные 3D-модели.

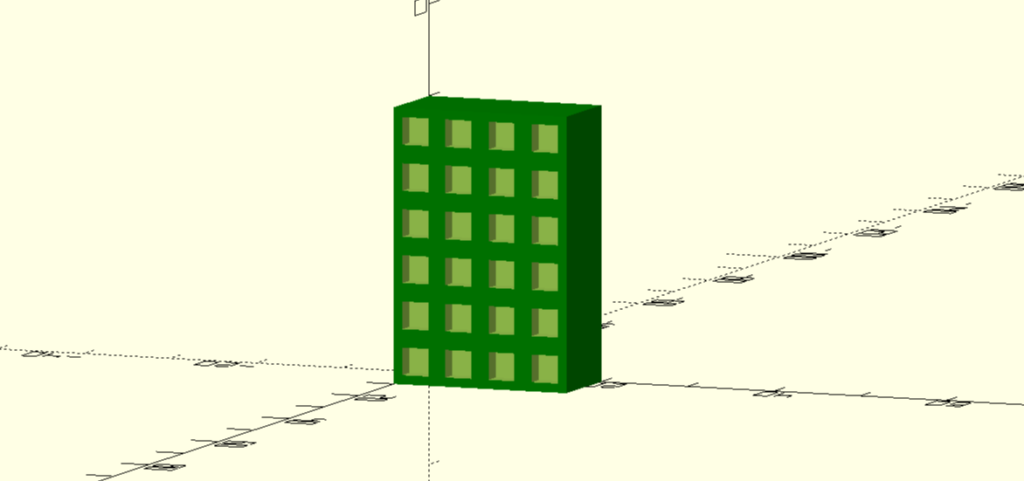

Примером более сложного использования функции Cube может быть создание креативной структуры, такой как здание. Сочетая несколько кубических объектов и применяя операции объединения и вычитания, можно создать интересные и сложные 3D-модели.
difference(){
color ("green", 1)
cube([10, 20, 30]);
for ( i = [1:5:20]){
for (n = [1:5:30]){
translate ([8, i, n])
cube(3);
}
}
}Таким образом, функция Cube в OpenSCAD предоставляет широкий спектр возможностей для создания 3D-моделей и может быть использована как для простых геометрических фигур, так и для более сложных и креативных объектов.
