OpenSCAD – это программное обеспечение с открытым исходным кодом, которое позволяет создавать 3D-модели с помощью скриптового языка. Одним из важных аспектов при работе с OpenSCAD являются булевы операции. Булевы операции позволяют объединять, вычитать или выделять пересечение объектов для создания сложных и интересных форм.
Булевы операции основаны на логических принципах и позволяют контролировать, какие части объектов будут видны или скрыты. Например, объединение двух объектов создает новый объект, который содержит все геометрические элементы обоих объектов. Вычитание одного объекта из другого приводит к удалению геометрии первого объекта из второго. А пересечение двух объектов оставляет только те части геометрии, которые перекрываются.
В статье мы рассмотрим все три вида булевых операций в OpenSCAD, их использование и примеры кода для создания интересных 3D-моделей. Если вы хотите улучшить свои навыки работы с OpenSCAD и создать более сложные модели, то этот материал будет полезным для вас.
Объединение – union()
OpenSCAD предоставляет множество функций и операторов для создания трехмерных моделей. Одной из наименее очевидных функций является union().
Функция union() используется для объединения двух или более объектов в один. Это позволяет создавать сложные модели, состоящие из нескольких частей. Например, если у вас есть два куба, вы можете объединить их с помощью оператора union() и получить одну модель, состоящую из обоих кубов.
Синтаксис функции union() прост: вы просто указываете объекты, которые хотите объединить, в круглых скобках через запятую. Например:
union(){
translate([15,10,10])cube(10);
translate([10,15,10])cube(10);
translate([10,10,15])cube(10);
}

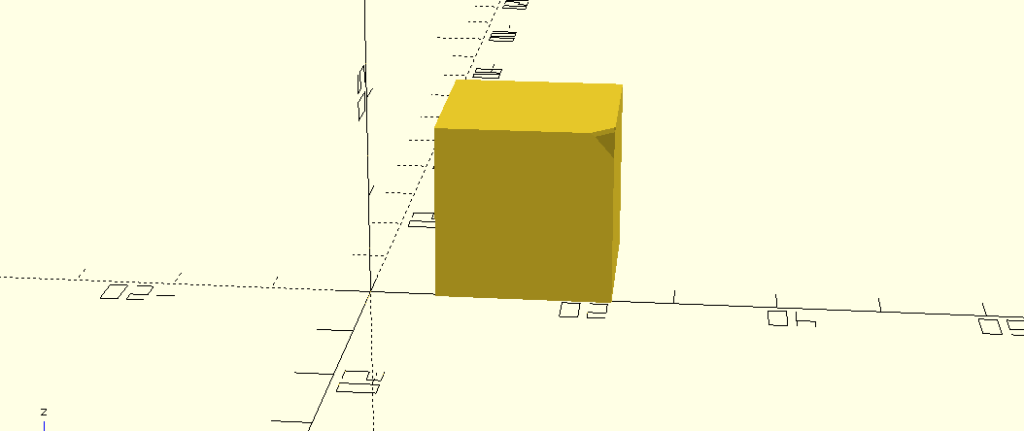

В этом примере мы объединяем три куба со стороной 10 единиц. В этом случае мы объединяем три куба разного размера. Результатом будет модель, содержащая все три куба.
Однако функция union() имеет свои ограничения. Если объекты, которые вы хотите объединить, пересекаются или находятся внутри друг друга, результат может быть неопределенным или непредсказуемым.
Логическое вычитание – difference()
Функция difference() в OpenSCAD представляет собой одну из булевых операций, которая позволяет вычислить разницу между двумя или более объектами. Эта операция особенно полезна для создания сложных и интересных моделей.
Для использования функции difference() необходимо иметь два объекта или группы объектов. Первый объект называется “основным” (base), а второй – “вычитаемым” (subtract). Операция difference() вычитает все вычитаемые объекты из основного объекта, создавая новый объект, который представляет собой разницу между ними.

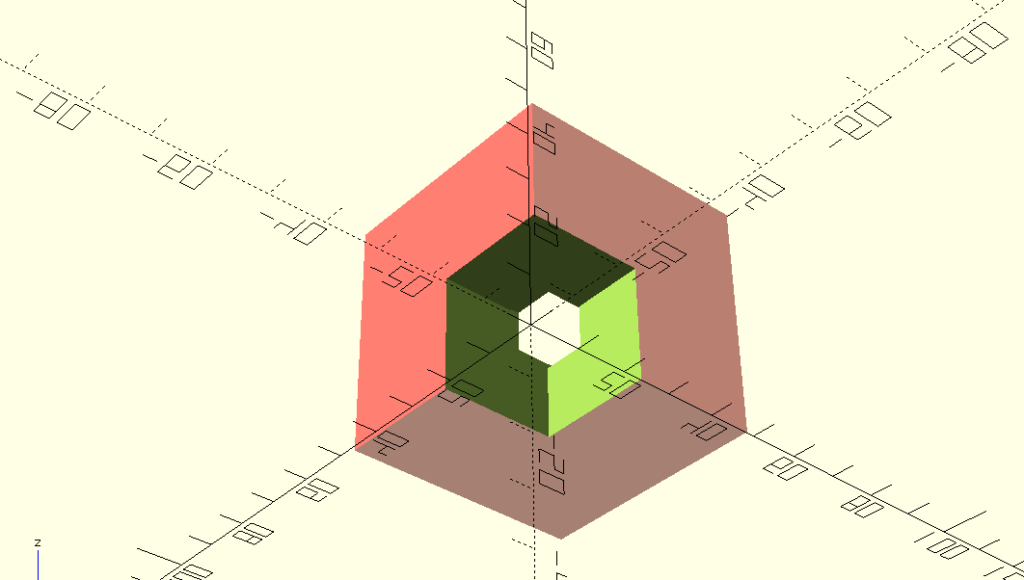

Пример использования функции difference():
difference(){
color("red", 0.5) translate([10,10,10])cube(50); // это основной объект
translate([9,9,9])cube(25); // этот объект вычитается из первого
translate([25,25,25])cube(25); // этот объект вычитается из первого
translate([41,41,41])cube(25); // этот объект вычитается из первого
}
В этом примере мы создаем два куба: первый – основной куб размером [50, 50, 50], а из него вычитаем три куба со стороной 25ед. Затем мы используем функцию difference(), чтобы получить разницу между этими кубами. Результатом будет новый объект, представляющий собой разницу между ними.
Функция difference() может быть использована не только для вычитания кубов, но и для других геометрических форм, таких как сферы, цилиндры и многое другое. Она позволяет создавать сложные и уникальные модели путем комбинирования различных форм и объектов.
Пересечение или общая часть – intersection()
В OpenSCAD, булевы операции играют важную роль при моделировании трехмерных объектов. Одной из таких операций является intersection(), которая позволяет объединять два или более объекта и получать результат, представляющий собой пересечение этих объектов.
Использование функции intersection() в OpenSCAD дает возможность создавать сложные формы, состоящие из нескольких частей. Эта функция принимает на вход два или более объекта и возвращает новый объект, который представляет собой пересечение всех заданных объектов.
Для использования функции intersection() сначала необходимо определить все нужные объекты. Например, можно создать две простые формы, такие как куб и сфера:
intersection(){
translate([10,10,10])sphere(25);
translate([10,10,10])cube(25);
}
Результатом выполнения этого кода будет новый объект, представляющий собой пересечение куба и сферы. То есть, в результате получится новая форма, которая содержит только те части куба и сферы, которые перекрываются друг с другом. в данном случае – это 1/8 сферы.
Функция intersection() может принимать больше чем два объекта. Например, можно объединить несколько кубов и сфер:
intersection(){
translate([10,10,10])sphere(25);
translate([10,10,10])cube(25);
translate([0,0,0])cube(25);
}
В этом случае результатом будет новый объект, представляющий собой пересечение всех заданных форм.
Таким образом, функция intersection() в OpenSCAD позволяет создавать сложные трехмерные формы, объединяя и пересекая друг с другом различные объекты. Это мощный инструмент, который может быть использован для создания разнообразных моделей и деталей.
Булевы операции в OpenSCAD
В заключение, булевы операции в OpenSCAD важной частью процесса моделирования. Булевы операции могут быть полезными при создании сложных деталей или комбинированных форм. Они также могут быть использованы для редактирования уже существующих моделей, чтобы добавить или удалить определенные элементы. Они позволяют объединять объекты, создавать из пересечения двух объектов новый, или, наоборот, путем логического вычитания получать измененный первичный объект. Однако стоит учитывать, что булевы операции могут занимать значительное время при выполнении. При работе с большими моделями или сложными формами рекомендуется оптимизировать код и использовать альтернативные методы моделирования, если это возможно.
